B05级蒸压轻质加气混凝土板材(ALC)各种性能 <<返回
B05级蒸压轻质加气混凝土板材(ALC)各种性能
|
性能指标 |
单位 |
ALC检测值 |
检测标准 |
标准值 |
|
|
干体积密度 |
Kg/m2 |
512 |
GB/T11970-1997 |
±50 |
|
|
立方体抗压强度（平均值） |
Mpa |
≥4.0 |
GB/T11971-1997 |
≥2.5 |
|
|
干燥收缩率 |
mm/m |
≤0.3 |
GB/T11972-1997 |
≤0.8 |
|
|
导热系数（含水率5％） |
W/m.k |
0.11 |
GB/T10295-88 |
0.15 |
|
|
抗冻性 |
质量损失 |
％ |
1.0 |
GB/T11973-1997 |
≤5.0 |
|
冻后强度 |
Mpa |
≥3.8 |
|
≥2.0 |
|
|
抗冲击性（30Kg砂袋摆锤式冲击背面无裂纹） |
次 |
≥7.0 |
JC666-1997 |
3 |
|
|
单点吊挂力 |
N |
1200（100mm厚） |
JC666-1997 |
≥800 |
|
|
|
|
1500（125mm厚） |
|
|
|
|
钢筋与ALC粘结强度 |
Mpa |
平均值 3.5 |
GB/T15762-1995 |
≥0.8 |
|
|
ALC板耐火极限 |
小时 |
100mm厚墙体3.62 |
GB/T T9978-1999 |
|
|
|
50厚ALC板保护钢柱耐火极限 |
小时 |
＞4.0 |
GB/T T9978-1999 |
4 |
|
|
50厚ALC板保护钢梁耐火极限 |
小时 |
＞3.0 |
GB/T T9978-1999 |
3 |
|
|
水软化系数 R /R |
％ |
0.88 |
GB/T11970-1997 |
|
|
|
平 |
100mm厚ALC板+两面腻子 |
dB |
40.8 |
GBJ75-84 |
|

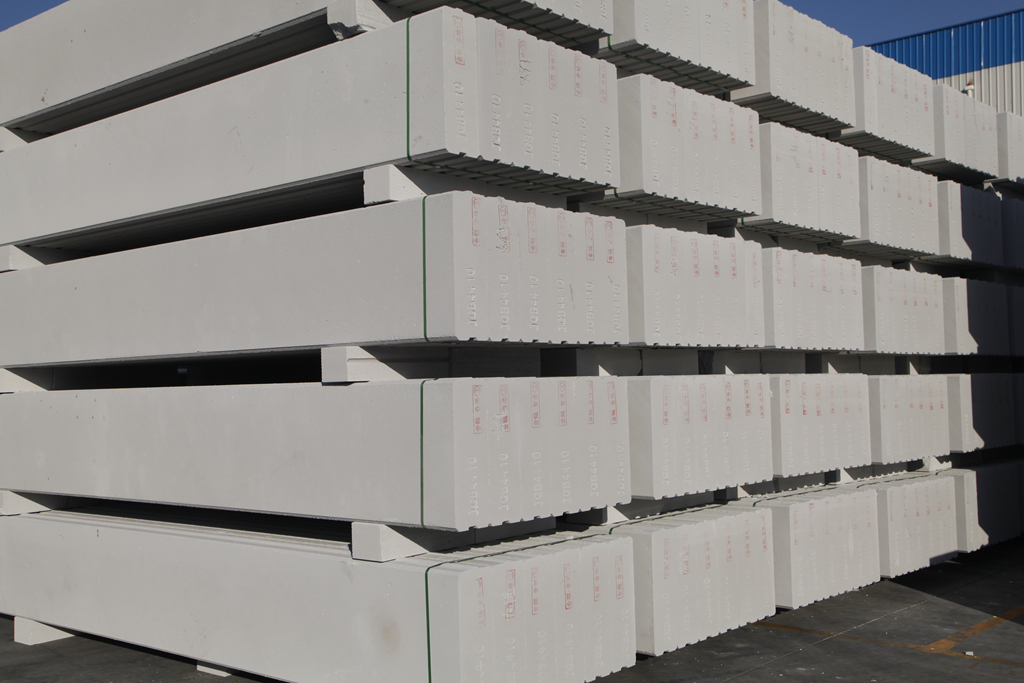

B05级蒸压轻质加气混凝土板材(ALC)板材特点
保温隔热
自保温外围护系统，有效解决结构的冷、热桥问题，大大降低建筑物的使用能耗，不用再做其他保温措施，降低工程造价。
耐火阻燃
15cm厚加气板材既能达到4小时以上的防火性能，且绝不会产生任何放射性物质和有害气体，因此被广泛应用于对防火要求较高的钢结构厂房。
优良的抗震性
轻质高强的加气板材结合专业的节点设计和安装方法，保证建筑物维护结构具有较强的抗震性能，因此在地震高发地带被广泛推广应用。
施工便捷
加气板材多采用干式施工法，1、可减少施工现场湿作业，提高施工效率，缩短工期约1/2：，2、节省工程造价，最高可节省约80元/㎡
增加室内面积：
① 150mm厚加气混凝土轻质墙板即满足200mm厚加气混凝土砌块的保温、隔热、隔音指标；相比使用加气混凝土砌块墙，厚度可减少50mm以上，减少墙体所占空间，增加室内实用面积；
② 本墙板抗裂性能比砌块墙优势明显，因内部有双层双向钢筋网片加强而制约其胀缩，且整体墙面与梁柱接触部位使用专用粘结剂填缝，极少出现裂缝；砌块墙与梁柱接触部位随时间的推移，墙体沉降会产生较多出现墙面及墙边裂缝，一旦产生裂缝很难处理；
③ 抗震性能高，经相关震荷载破坏试验，本板材在工程结构中可抗8.0级地震达到墙体不倒，即使断裂，因板内钢筋网的连接，也达到断而不塌；
④ 钢结构工程中相比夹芯彩钢复合板，防火性能优势更加明显。本板材为无机材料加工，遇火不燃，100mm厚耐火极限即可达3.5小时以上。
